FCO090 |
m² |
Cloison de plaques de plâtre, pour fermeture de la gaine d'ascenseur, système Shaftwall "KNAUF". |
102,69€ |
|

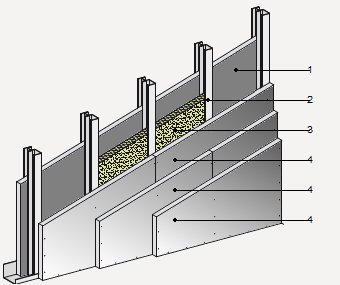

Fermeture de la gaine d'ascenseur par le système Shaftwall W633.es, de cloison multiple (20+60+15+15+15)/600 LM - (CT 60) (1 massive (DFH2) et 3 coupe-feu (DF)), avec plaques de plâtre, sur bande acoustique "KNAUF", constitué d'une ossature simple, de montants type CT 60; isolation acoustique via panneau semi-rigide en laine minérale, épaisseur 45 mm, entre les montants de type CT; 125 mm d'épaisseur totale. Le prix comprend la résolution des rencontres et des points singuliers et les travaux auxiliaires de maçonnerie pour installations. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt12pck020b |
Bande acoustique de dilatation autoadhésive en mousse de polyuréthane à cellules fermées "KNAUF", de 3,2 mm d'épaisseur et 50 mm de largeur, résistance thermique 0,10 m²K/W, conductivité thermique 0,032 W/(mK). |
1,200 |
m |
0,23 |
0,28 |
|
mt12sak030a |
Rail CT 62 "KNAUF", en acier galvanisé, selon NF DTU 25.41 P1-2 et NF EN 14195. |
0,700 |
m |
6,38 |
4,47 |
|
mt12psg220 |
Fixation composée d'une cheville et d'une vis 5x27. |
1,600 |
U |
0,06 |
0,10 |
|
mt12sak020a |
Montant CT 60 "KNAUF", en acier galvanisé, selon NF DTU 25.41 P1-2 et NF EN 14195. |
2,000 |
m |
11,98 |
23,96 |
|
mt12sak010a |
Plaque de plâtre DFH2 / NF EN 520 - 600 / 3000 / 20 / à bords longitudinaux carrés, massive "KNAUF", Euroclasse A2-s1, d0 de réaction au feu. |
1,000 |
m² |
10,14 |
10,14 |
|
mt16lra060b |
Panneau semi-rigide en laine minérale, épaisseur 45 mm, selon NF EN 13162. |
1,050 |
m² |
2,99 |
3,14 |
|
mt12ptk010dc |
Vis autoforeuse TB "KNAUF" 3,5x25. |
8,000 |
U |
0,01 |
0,08 |
|
mt12ppk010eb |
Plaque de plâtre DF / NF EN 520 - 1200 / longueur / 15 / à bords longitudinaux amincis, coupe-feu "KNAUF"; Euroclasse A2-s1, d0 de réaction au feu, selon NF EN 13501-1. |
3,000 |
m² |
7,37 |
22,11 |
|
mt12ptk010cf |
Vis autoforeuse TN "KNAUF" 3,5x45. |
15,000 |
U |
0,01 |
0,15 |
|
mt12ptk010cg |
Vis autoforeuse TN "KNAUF" 3,9x55. |
15,000 |
U |
0,01 |
0,15 |
|
mt12ptk010ch |
Vis autoforeuse TN "KNAUF" 4,2x70. |
15,000 |
U |
0,06 |
0,90 |
|
mt12pik010f |
Pâte à joints Jointfiller F-1 GLS "KNAUF", Euroclasse A2-s1, d0 de réaction au feu, selon NF EN 13501-1, intervalle de température de travail de 5 à 30°C, pour application manuelle avec bande pour joints, selon NF EN 13963. |
1,400 |
kg |
1,03 |
1,44 |
|
mt12pik010e |
Pâte à joints Jointfiller 24H "KNAUF", Euroclasse A2-s1, d0 de réaction au feu, selon NF EN 13501-1, intervalle de température de travail de 5 à 30°C, pour application manuelle avec bande pour joints, selon NF EN 13963. |
1,428 |
kg |
1,03 |
1,47 |
|
mt12pck010a |
Bande pour joints "KNAUF" de 50 mm de largeur. |
1,600 |
m |
0,03 |
0,05 |
|
mo053 |
Compagnon professionnel III/CP2 plaquiste. |
0,650 |
h |
26,36 |
17,13 |
|
mo100 |
Ouvrier professionnel II/OP plaquiste. |
0,650 |
h |
23,25 |
15,11 |
|
Coûts directs complémentaires |
2,000 |
% |
100,68 |
2,01 |
|
|
Coût d'entretien décennal: 5,13€ les 10 premières années. |
Montant total HT: |
102,69 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE FCO090: CLOISON DE PLAQUES DE PLÂTRE, POUR FERMETURE DE LA GAINE D'ASCENSEUR, SYSTÈME SHAFTWALL "KNAUF". MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE. Tout élément métallique en contact avec les plaques sera protégé de la corrosion. Les tuyaux qui passent entre les panneaux d'isolation seront dûment isolés afin d'éviter les condensations. CLAUSES TECHNIQUES Fermeture de la gaine d'ascenseur par le système Shaftwall W633.es de cloison multiple, de 4,60 m de hauteur maximale et 125 mm d'épaisseur totale, avec niveau de qualité de la finition Q2, sur bande acoustique "KNAUF", constitué d'une ossature simple, de profilés en tôle d'acier galvanisé de 60 mm de largeur, à base de montants type CT 60 (éléments verticaux), séparés de 600 mm entre eux, et rails (éléments horizontaux), pour recevoir un total de 4 plaques de plâtre: une plaque type massive (DFH2) sur une face et trois plaques type coupe-feu (DF) de l'autre côté; isolation acoustique via panneau semi-rigide en laine minérale, épaisseur 45 mm, entre les montants de type CT. Comprend la bande de désolidarisation; les fixations pour l'ancrage des rails et des montants métalliques; la visserie pour la fixation des plaques et la pâte et la bande pour le traitement des joints. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 8 m² et la moitié du vide pour ceux de surface comprise entre 5 et 8 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. Avant le début des travaux de montage, il sera vérifié que la structure, la toiture et la façade sont terminées, les menuiseries et les vitres étant en place sur cette dernière. La surface horizontale d'assise des plaques doit être à niveau et le revêtement de sol, si possible, mis en place et terminé, excepté lorsqu'il peut être endommagé pendant les travaux de montage; dans ce cas, sa base d'assise devra être terminée. Les plafonds de l'ouvrage seront terminés, la surface inférieure du plancher devant nécessairement être revêtue si aucun faux plafond ne va être réalisé. Les installations, qu'elles soient de plomberie, de chauffage ou d'électricité, doivent rencontrer les prises d'étage en attente, pour la distribution postérieure par l'intérieur des cloisons. Les conduits de ventilation et les colonnes de chutes seront mises en place. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation et tracé sur les planchers inférieur et supérieur des cloisons à réaliser. Mise en place d'une bande d'étanchéité et de rails inférieurs, sur le revêtement de sol terminé ou la base d'assise. Mise en place d'une bande d'étanchéité et de rails supérieurs, sous planchers. Mise en place et fixation des montants sur les éléments horizontaux. Découpe des plaques. Montage des plaques intérieures, entre les profilés des montants. Mise en place des panneaux de laine minérale, entre les montants. Fixation des plaques pour la fermeture de la seconde face de la cloison. Implantation des boîtes d'encastrement de l'appareillage électrique et de dérivation pour le passage des installations, et perforation postérieure des plaques. Traitement des joints. Placement des boîtes d'encastrement de l'appareillage électrique et de dérivation pour le passage des installations. CLAUSES DE FINALISATION. L'ensemble sera monolithique, stable face aux efforts horizontaux, plat, d'aspect uniforme, d'aplomb et sans défauts. CONSERVATION ET MAINTENANCE. Il y aura une protection contre les coups. On évitera les humidités et la mise en place d'éléments pesants sur les plaques. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 8 m² et la moitié du vide pour ceux de surface comprise entre 5 et 8 m². CRITÈRE D'ÉVALUATION ÉCONOMIQUE Le prix comprend la résolution des rencontres et des points singuliers et les travaux auxiliaires de maçonnerie pour installations. |
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 04 05 |
Fer et acier. |
0,027 |
0,013 |
|
17 08 02 |
Matériaux de construction à partir de plâtre distincts de ceux spécifiés dans le code 17 08 01. |
2,060 |
2,060 |
|
17 06 04 |
Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03. |
0,091 |
0,152 |
|
Déchets générés: |
2,178 |
2,225 |
|
|
17 02 03 |
Plastique. |
0,120 |
0,200 |
|
Emballages: |
0,120 |
0,200 |
|
|
Total déchets: |
2,298 |
2,425 |
